超级全的 木工、架子工、材料用量算法,建筑行业人员必备(一)

浏览:次  时间:2020-04-20

模板的计算



一、根据混凝土量快速估算模板用量

1、适用情况:一般用于工程开工前期,在已知混凝土用量的情况下估算模板用量,以初步估算工程周转材料成本投入数量,为筹措资金提供依据。

2、优缺点:

优点:速度快,简便节约计算时间。

缺点:模板用量计算结果不够精确。

(一)各种截面柱模板用量

1、正方形截面柱 其边长为a×a时,每立方米混凝土模板用量U1按下式计算:

U1=4/a

2、圆形截面柱 其直径为d时,每立方米混凝土模板用量U2按下式计算:

U2=4/d

3、矩形截面柱 其截面为a×b时,每立方米混凝土模板用量U3按下式计算:

U3=2(a+b)/ab

(二)主梁和次梁模板用量

钢筋混凝土主梁和次梁,每立方米混凝土的模板用量U4按下式计算:

U4=(2h+b)/bh

式中b——主梁或次梁的宽度(m)

式中h——主梁或次梁的高度(m)

(三)楼板模板用量

钢筋混凝土楼板,每立方米混凝土模板用量U5按下式计算:

U5=1/h

式中h——楼板的厚度。

(四)墙模板用量计算

混凝土和钢筋混凝土墙,每立方米混凝土模板用量U6按下式计算:

U6=2/d

式中d——墙体的厚度。

二、按照混凝土构件与混凝土的接触面展开的办法精确计算模板工程量。

1、适用范围:常用于成本核算,及班组工程款结算。

2、优点:数据准确

缺点:计算过程繁琐,占用时间较长,受计算者个人水平影响较大。



方木的计算



快速估算法

每平方米模板方木(50×100)用量V:

V=0.0333(m3)



对拉螺栓长度计算



4.5m以下墙体对拉螺栓长度计算

4.5m以上墙体对拉螺栓长度计算

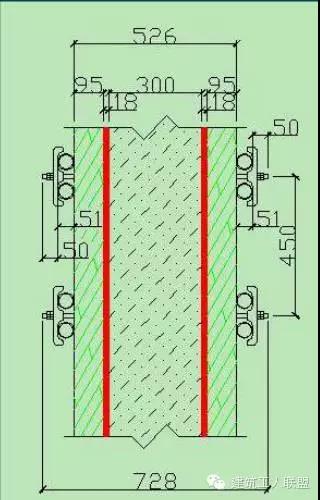

4.5米以下高度墙体对拉螺栓长度计算:墙厚+2×18(模板厚)+2×95(方木厚)+2×51(水平钢管外径尺寸)+2×(50~75)(钢管两边预留长度)

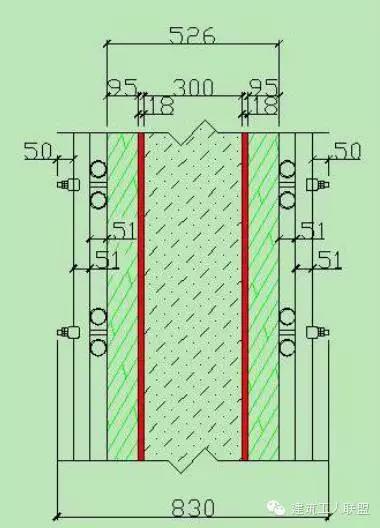

4.5米以上高度墙体对拉螺栓长度计算: 墙厚+2×18(模板厚)+2×95(方木厚)+2×51(水平钢管外径尺寸)+2×51(竖向钢管外径尺寸)+2×(50~75)(钢管两边预留长度)



对拉螺栓数量的计算

1、墙体对拉螺栓

a、止水型对拉螺栓个数=(墙体长度÷对拉螺栓水平间距+1)×[(墙体高度-150)÷对拉螺栓竖直间距+1]

b、周转型对拉螺栓个数={(墙体长度÷对拉螺栓水平间距+1)×[(墙体高度-150)÷对拉螺栓竖直间距+1]} ×1.05

注:其中1.05为周转型对拉螺栓的损耗

2、柱对拉螺栓

柱对拉螺栓个数计算方法根据实际柱截面尺寸及施工方案进行计算



钢管的计算

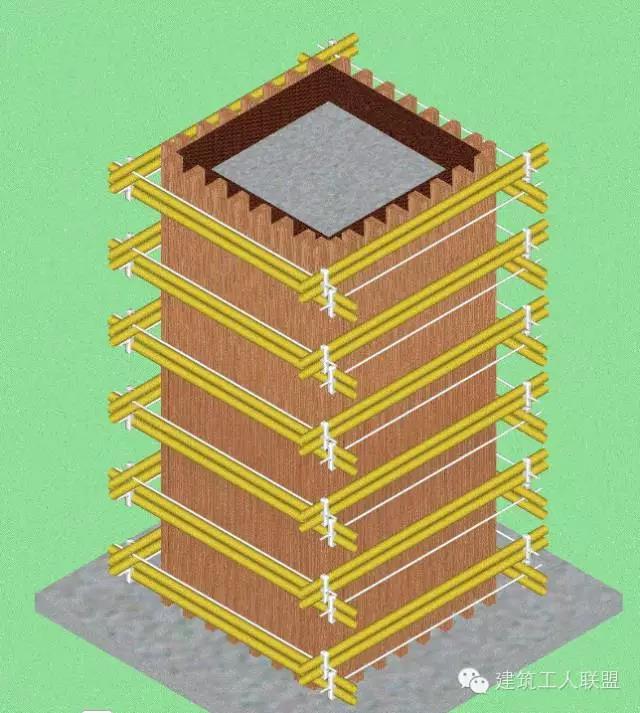

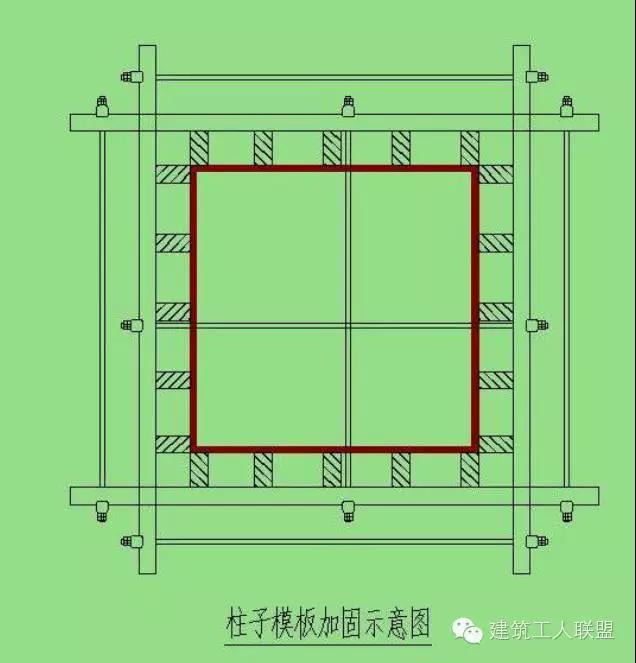

柱模钢管用量的计算

柱净高:基础顶面或楼面至上层梁底的高度

柱箍间距:指同向相邻两排加固柱箍钢管组合中心距

柱模加固杆长度=柱子截面尺寸(b或h)+2×模板厚度+2 ×方木高度+2×自由端长度(一般取200~500)

柱模加固杆根数(b方向)=[(柱子净高-300)÷柱箍间距+1]×4

柱模加固杆根数(h方向)=[(柱子净高-300)÷柱箍间距+1]×4

柱子与结构脚手架连接钢管长度及数量

柱模加固杆数量=柱模加固杆长度(b方向)×柱模加固杆根数+柱模加固杆长度(h方向) × 柱模加固杆根数+柱子与结构脚手架连接钢管

报工程量注意事项:

1、分规格报量

2、按钢管长度模数确定钢管长度规格

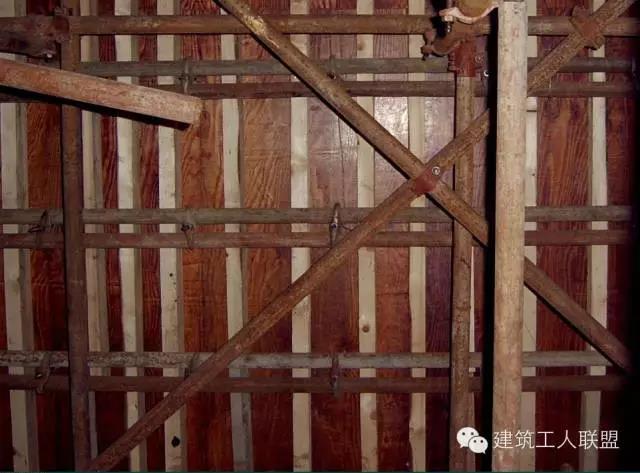

普通高度墙体钢管用量计算

墙体净高度:基础顶面或结构楼面到上层梁或板底的高度。

普通高度墙体(4.5m以下)加固体系一般由模板、方木、水平方向钢管加固杆、山形卡、丝帽等组成,其模板侧压力传递顺序如下:模板→方木→水平方向加固钢管→山形卡→对拉螺栓。

由于墙体高度不大(4.5m以下),一般方木间距取150~200,对拉螺栓间距3.0米以下高度取450×450,3米以上可适当加大至500~600。

墙体水平加固杆长度=墙体中心长度+2个模板厚度+2个方木高度+2×钢管自由端长度(一般取200~500)。点这免费下载施工技术资料

墙体水平加固杆根数=[(墙体净高度-300)÷对拉螺栓竖向间距+1]×4。

墙体水平加固杆总量=墙体水平加固杆长度×墙体水平加固杆根数

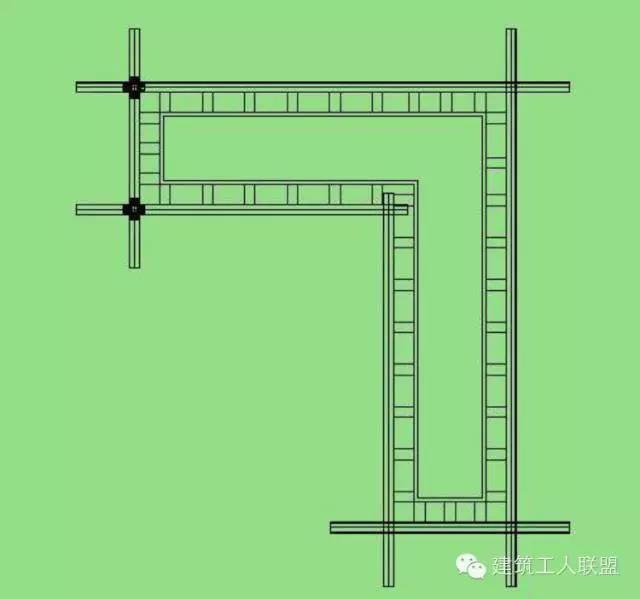

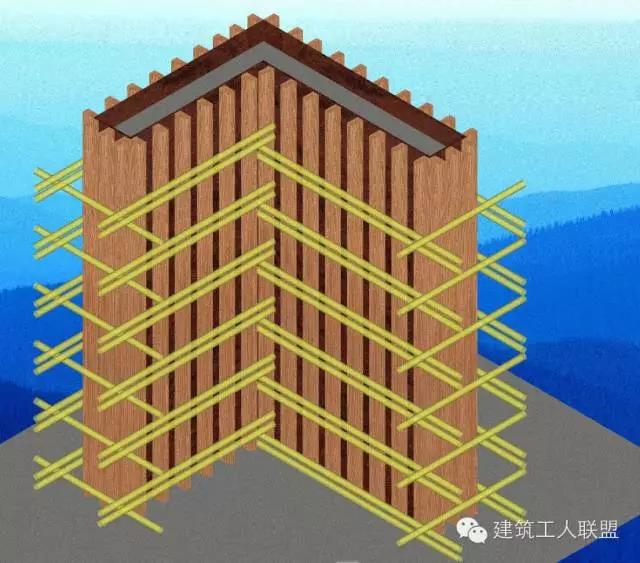

剪力墙端锁口杆长度=墙体厚度+2倍模板厚度+2倍方木高度+2倍自由端长度。

剪力墙端锁口杆根数=剪力墙净高度÷对拉螺栓竖向间距。

剪力墙端锁口杆总量=剪力墙端锁口杆长度×根数

墙体加固钢管的总量=水平向加固杆总量+剪力墙端锁口钢管总量。



文章转自:建筑工人联盟公众号)
